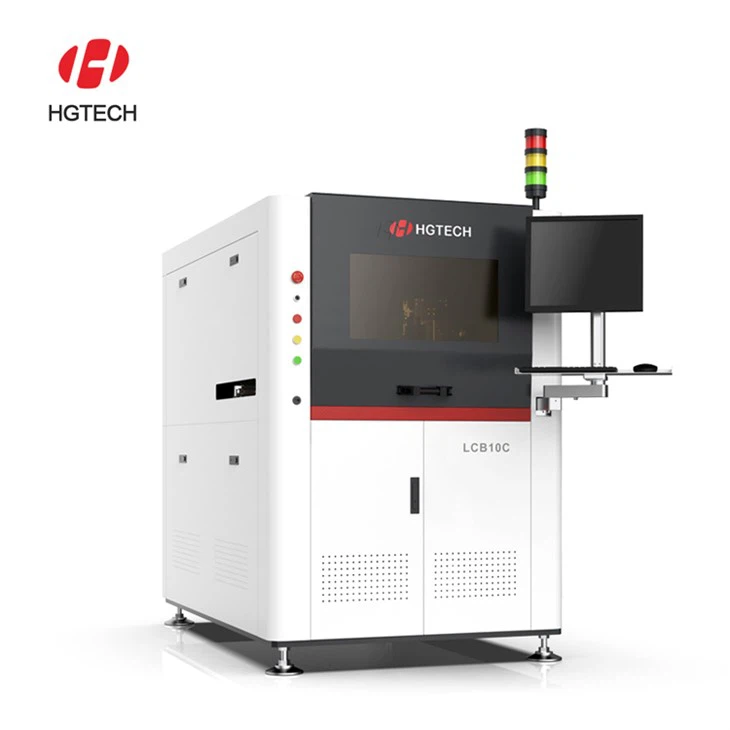

Equipo de grabado láser de PCB
El equipo de grabado láser de PCB es un sistema láser de última generación diseñado específicamente para grabar placas de circuito impreso (PCB). Esta potente máquina utiliza láseres de alta precisión para grabar patrones y diseños precisos en capas de cobre de PCB con una precisión increíble.
El PCBLaserEngravingEquipment es un sistema de grabado láser avanzado diseñado específicamente para PCB. Con láseres de alta precisión, el equipo ofrece una exactitud y precisión incomparables cuando se trata de grabar diseños y patrones complejos en capas de cobre de PCB. Con una interfaz fácil de usar y un software fácil de usar, el equipo de grabado láser de PCB es perfecto tanto para usuarios principiantes como experimentados.
Diseñado pensando en la facilidad de uso, el equipo de grabado láser de PCB viene con una interfaz de pantalla táctil intuitiva que permite a los usuarios importar diseños, personalizar configuraciones e iniciar el proceso de grabado con solo unos pocos clics. El software es altamente receptivo y fácil de usar, lo que permite a los usuarios crear y modificar diseños de manera rápida y eficiente.
En general, el equipo de grabado láser de PCB es una excelente opción para los fabricantes de PCB, los aficionados y cualquiera que busque un sistema de grabado láser de alta calidad que sea confiable, preciso y fácil de usar. Con una variedad de características y capacidades, esta máquina es imprescindible para cualquiera que busque llevar sus proyectos de diseño de PCB al siguiente nivel.
Mini impresora láser de PCB de alto rendimiento de alta velocidad 3W 5W 15W Sistema de máquina de marcado láser de fibra de CO2
1. Introducción del producto
Dos cabezales láser para marcar en ambos lados de PCB, cargar y descargar la placa con ventosa de vacío en dos líneas de alimentación.
CT: PCB de 500 mm × 500 mm, marcado en ambos lados, 2 marcas en cada lado, 4 segundos por PCB.
2. Característica técnica
Modo de conmutación de dos lugares de trabajo y para marcar en ambos lados al mismo tiempo con dos cabezales láser.
La ventosa de vacío no daña la placa PCB.
Tamaño del dispositivo: 2300 mm * 1900 mm * 1600 mm.
| Fuente láser | CO2/Fibra/Verde/UV |

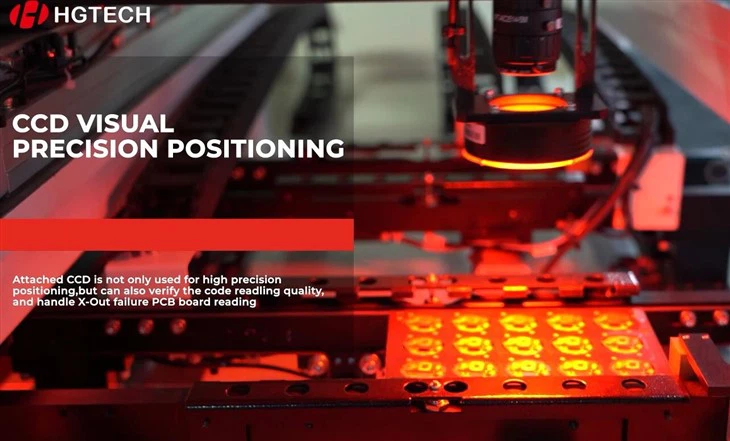

| Sistema de visión | Posicionamiento CCD, verificación de código |
| Plataforma | módulo de movimiento lineal de alta precisión, pista transportadora. |
| Automatización | Anchura del transportador ajustable; sistema de enfoque eléctrico opcional. |
| Dispositivo auxiliar | desempolvador |
| Protocolo de comunicación | Interfaz SMEMA estándar |
| Tamaño de marcado | 50X50mm~460X510mm (Tamaño predeterminado. Se puede personalizar) |
| Grosor de placa de circuito impreso | 0.3mm~5mm |
| Precisión de marcado | ±0.1mm |
| Diámetro mínimo del haz | 100um |
| Tamaño del dispositivo | 1000 mm (ancho) × 1600 mm (profundidad) × 1500 mm (alto) |
| Altura del transportador | 870 mm-930 mm (Altura predeterminada. Se puede personalizar) |
| Dirección de funcionamiento del transportador | L-R/R-L |
