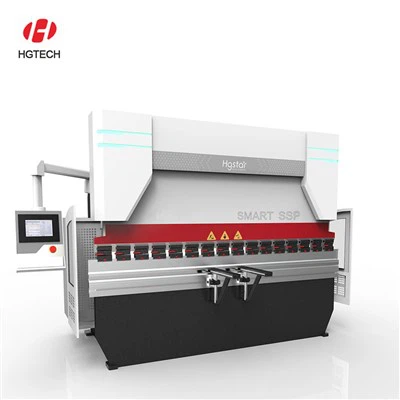

Máquina de flexión de CNC
Máquina de flexión de CNC
La máquina de flexión CNC es un dispositivo utilizado para completar la flexión general y la formación de chapa. En general, después de una sola carrera del control deslizante, se puede doblar en un cierto perfil de sección transversal geométrica. Si el molde se reemplaza y se dobla varias veces, también se pueden obtener varias formas transversales complejas.
En los equipos de forja, la máquina de flexión se ha convertido en uno de los equipos de formación de metales más populares, y su alcance de la aplicación cubre casi todos los campos industriales, como la aviación, la construcción naval, los ferrocarriles, las carreteras, las minas, la metalurgia, los automóviles, los electrodomésticos, la maquinaria de construcción, la maquinaria de ingeniería, la maquinaria agrícola, la industria liviana.
Por qué elegir HGTech CNC Bending Machine
Precio competitivo
HGTech ofrece precios competitivos en todas nuestras máquinas de flexión CNC, lo que garantiza que obtenga el mejor valor sin comprometer la calidad.
Apoyo técnico
Nuestro equipo de expertos ofrece un soporte técnico excepcional para todas las máquinas de flexión HGTech, lo que le ayuda a maximizar el rendimiento y la eficiencia.
Control de calidad
Cada máquina de flexión HGTech sufre un riguroso control de calidad para garantizar que cumpla con los más altos estándares de la industria.
Experiencia rica
Las máquinas de flexión de HGTech CNC tienen más de 20 años de experiencia en fabricación, también tenemos ingenieros experimentados para garantizar el funcionamiento perfecto del equipo.
Soluciones de expertos
HGTech proporciona soluciones expertas para todas las necesidades de su máquina de flexión, desde consultas iniciales hasta soporte postventa, lo que garantiza un rendimiento óptimo.
Servicio personalizado
HGTech proporciona soluciones OEM para todas las necesidades de la máquina de flexión CNC, nuestra misión es adecuada para varios perfil de metal.
Características de la máquina de flexión CNC
Programación de ángulo directo con función de compensación de ángulo.
La corrección de retroalimentación de detección en tiempo real de la regla de rejilla, el control completo de circuito cerrado, el calibre posterior y la precisión del posicionamiento del medidor muerto es ± 0. 02 mm.
La máquina de flexión CNC está avanzada y hermosa, con dos cilindros de aceite fijados en los paneles de pared izquierdo y derecho. El estado de fuerza general de la máquina es razonable y la rigidez es suficiente.
El uso del método de sincronización electrohidráulica garantiza la sincronización del cilindro de aceite, con un buen rendimiento de sincronización, una fuerte capacidad de carga contra el sesgo y la depuración simple. Los dos trazos de cilindro de aceite Y1 e Y2 se controlan por separado, y dos reglas de rejilla están equipadas para detectar el desplazamiento del control deslizante. La precisión del posicionamiento puede alcanzar 0. 0 2 mm, y la precisión de posicionamiento repetida es de 0.02 mm.
Un software de arco especial de curvatura, la capacidad de detectar el material de los datos de rebote, elimina los rebotes capaces de doblar la forma c, la forma U, la elipse, el círculo, como la forma de resorte.
La máquina de flexión CNC puede doblarse directamente, sin empalme, sin ranura, sin varilla de soldadura, su apariencia de esquina es hermosa y estancada, al mismo tiempo, la velocidad de procesamiento es rápida, la superficie de procesamiento de la esquina es hermosa y la resistencia es alta.
Cambia la flexión manual en operación automática de la máquina, mejora la calidad, mejora la eficiencia laboral y reduce el costo laboral, acorta en gran medida el ciclo de producción de productos.
Configuración de la máquina
1. Y 1- y 2- xrv cinco eje cnc
2. Equipado con el sistema CNC especial para la máquina de flexión DA53T de Delem, Países Bajos
3. Equipado con un sistema de servo hidráulico de alto rendimiento alemán Bosch-Rexroth
4. Configure la regla de rejilla de España Fagor Company
5. Configure la bomba de aceite de Sunny, USA Company
6. La Compensación de Compensación de Bloque de Bloque Mecánica Downward Controlada por el sistema DNC
7. El calibre posterior está equipado con servomotor de alto rendimiento y tornillo de bola
8. Un conjunto de moldes estándar
Parámetros técnicos
|
No. |
Proyecto |
Cantidad |
Observación |
|
1 |
Sistema de control |
1 set |
Holanda delem DA53T Sistema |
|
2 |
Servomotor y unidad |
1 set |
Nanjing Estón |
|
3 |
Bomba hidráulica |
1 set |
Soleado, EE. UU. |
|
4 |
Válvula hidráulica |
1 set |
Bosch- rexroth |
|
5 |
Tornillo |
1 set |
Taiwán |
|
6 |
Riel de guía lineal |
1 set |
Taiwán |
|
7 |
Conector |
1 set |
Alemán |
|
8 |
Anillo de sello |
1 set |
Japón Nok o Alemania |
|
9 |
Regla de rejilla |
1 set |
España Fagor |
|
10 |
Principales componentes eléctricos |
1 set |
Schneider |
|
11 |
Cilindro |
1 set |
Jining Taifeng |
|
12 |
Servo motor principal |
1 set |
Nanjing Estón |
Tipos de máquina de flexión CNC
Bender de tubo manual
Un bendigador de tubo manual es una máquina simple que se basa en el operador para ajustar manualmente el tubo y aplicar presión para lograr la curva deseada.
Bender de dibujo rotativo
Una benderiza de dibujo rotativo es una máquina más avanzada que utiliza un brazo de flexión impulsado hidráulicamente para doblar el tubo alrededor de un dado estacionario. Este tipo de máquina es ideal para producir curvas complejas y precisas.
Doblador
Un doblador de rollo, también conocido como doblador de pirámide, utiliza tres rodillos ajustables para doblar el tubo alrededor de un eje central. Este tipo de máquina es ideal para producir curvas de radio grandes.
Bendero de mandril
Un doblador de mandril utiliza un mandril, o una barra sólida, para soportar y dar forma al tubo durante el proceso de flexión. Este tipo de máquina es ideal para producir curvas de radio apretadas con una distorsión o aplanamiento mínimo.
Bender de tubo CNC
Un Bender de tubo CNC utiliza tecnología de control numérico de computadora (CNC) para controlar con precisión el proceso de flexión. Este tipo de máquina es ideal para carreras de producción de alto volumen y procesos de flexión complejos.
Aplicación de la máquina de flexión CNC
Las máquinas de flexión de CNC se utilizan ampliamente en muchos campos, incluida la fabricación de automóviles, aeroespacial, electrónica, electrodomésticos, construcción, tránsito ferroviario, etc. En la industria de fabricación de automóviles, las máquinas de flexión de CNC se usan ampliamente para producir el cuerpo de automóvil mejorado. En el campo del aeroespacial, las máquinas de flexión CNC se pueden usar para producir piezas de aeronaves, como alas y superficies de timón. Los productos de aviación tienen requisitos muy estrictos para alta precisión y alta resistencia. Las máquinas de flexión de CNC pueden cumplir con estos requisitos y proporcionar suministro de piezas de alta calidad. Además, en la industria de fabricación de electrones y electrodomésticos, las máquinas de flexión de CNC se pueden usar para producir capas, chasis y otros productos para lograr un procesamiento preciso de flexión y mejorar la apariencia y calidad del producto. En el campo de la construcción y el tránsito ferroviario, las máquinas de flexión CNC se pueden usar para producir componentes de chapa, como puertas y ventanas, barandas, particiones, etc., para satisfacer las necesidades de procesamiento preciso para proyectos de construcción y tránsito ferroviario.
Diferencias entre la máquina de flexión CNC y la máquina de flexión de NC
Diferentes principios estructurales
Los principios de diseño de los dos modelos son diferentes, lo que resulta en diferentes estructuras para garantizar la sincronización en ambos lados del control deslizante de flexión. El freno de prensa NC utiliza un eje de torsión para vincular las varillas de oscilación izquierda y derecha para formar un eje de torsión forzando un mecanismo de sincronización para moverse hacia arriba y hacia abajo de los cilindros en ambos lados. Por lo tanto, la máquina de flexión de sincronización del eje de torsión es un método mecánico de sincronización forzada, y el paralelismo del control deslizante no se puede verificar automáticamente y ajustar automáticamente. La máquina de flexión CNC es instalar una escala magnética (óptica) en el control deslizante y la placa de pared. El sistema CNC puede analizar la sincronización de los dos lados del control deslizante a través de la información de retroalimentación de la escala magnética (óptica) en cualquier momento. Si hay un error, el sistema CNC pasará la válvula de servo electrohidráulica proporcional se ajusta para sincronizar los trazos en ambos lados del control deslizante. El sistema de control numérico, el grupo de válvulas de control hidráulico y la escala magnética constituyen el control de bucle cerrado de retroalimentación del freno de prensa CNC.
Exactitud
El paralelismo del control deslizante determina el ángulo de la pieza de trabajo. NC Press Brake es el mecanismo para mantener el control deslizante sincronizado. No hay retroalimentación de error en tiempo real, y la máquina en sí no puede hacer ajustes automáticos. Además, su capacidad de carga parcial es pobre (la máquina de flexión de NC usa el eje de torsión para forzar el mecanismo de sincronización a moverse hacia arriba y hacia abajo los cilindros en ambos lados, si la carga parcial a largo plazo hará que el eje de torsión se deforme) la máquina de flexión de CNC es el sistema a través del sistema de retroalimentación de la proporción de los tiempos, el grupo de retroalimentación de los errores, el grupo de retroalimentación, la opción de retroalimentación, la retención de los errores, el error de los errores, la actualidad, la retención de los errores, el error de los errores, el error de los errores, el error de los errores, el error de los errores, la actualidad, el error de los errores, el error de la retención de los errores, el ajuste de los errores, el ajuste de la actualidad. Un error, el sistema se ajustará a través de la válvula proporcional después de la retroalimentación de escala magnética (óptica) para mantener la sincronización del control deslizante.
Velocidad
Hay dos puntos en el trabajo de la máquina que determinan su velocidad de funcionamiento: (1) Velocidad del deslizador, (2) Velocidad de retroceso, (3) Paso de flexión El cilindro de la máquina de flexión NC es 6: 1 u 8: 1, que es lenta, mientras que el cilindro del freno de prensa CNC es 13: 1 o 15: 1, que es rápido. Por lo tanto, la velocidad de baja rápida y la velocidad de retorno de la máquina de flexión CNC son mucho más altas que la del freno de prensa NC.
Operación
Debido a que NC Press Brake no está equipado con un sistema de control y sin compensación del eje V, solo puede confiar en la experiencia de los trabajadores antiguos para hacer una flexión de prueba al procesar de acuerdo con los dibujos. Si no cumple con el estándar, debe continuar probando. Este proceso no solo produce desechos, sino que también tiene un pequeño rango de selección y altos salarios al reclutar operadores. El freno de prensa CNC está controlado por un sistema de control numérico profesional, con compensación del eje V, operación simple y bajos requisitos para la experiencia de los trabajadores. Existe una función de flexión de simulación, no se requiere ningún tipo de apuestas, solo el tamaño del paso de entrada de dibujo debe corregirse y la flexión se lleva a cabo directamente.
Fortaleza
Debido a su propio diseño, el NC Press Brake no puede doblarse bajo una carga desequilibrada. Si se dobla bajo carga desequilibrada durante mucho tiempo, causará deformación del eje de torsión. El freno de prensa CNC no tiene tal problema. Los ejes Y1 e Y2 en los lados izquierdo y derecho funcionan de forma independiente, por lo que pueden ser doblados excéntricamente.
Preguntas frecuentes de la máquina de flexión de CNC
P: ¿Es usted una fábrica o una empresa comercial?
P: ¿De qué sirve la máquina de flexión CNC?
P: ¿Cuáles son las aplicaciones del proceso de flexión?
P: ¿Para qué se usa una máquina de flexión?
P: ¿Cuáles son las ventajas de una máquina de flexión?
P: ¿Qué es un freno de prensa?
P: ¿Cómo ajustar la altura de control en una máquina de flexión CNC?
P: ¿Cómo se llama una máquina de flexión de metal?
