Equipo de corte por láser para tubos redondos

La cortadora láser de tubos con ranuras de aceite Farley Laserlab P 3015 adopta tecnología avanzada, que puede cortar diferentes tipos de tubos con ranuras de aceite. Mediante el enfoque, el rayo láser de alta densidad y alta potencia que trabaja en un tubo de tamiz, con la premisa de exceder un valor umbral de densidad de potencia del láser, la energía térmica del gas de trabajo y la reacción química del rayo láser es absorbida por el material, causando un dramático aumento de la temperatura del deporte láser en la superficie de la carcasa, fusión parcial o gasificación del material de la pieza de trabajo para formar un agujero, luego el movimiento relativo de la carcasa y el rayo láser pueden lograr el corte de la carcasa.

Envíeconsulta

Introducción del producto

Características del producto:

-Está diseñado para aumentar la productividad, simplificar y fortalecer el ensamblaje de componentes y mejorar las tolerancias de los componentes mediante un corte por láser más preciso. Con la tecnología avanzada, puede cortar diferentes tipos de tuberías con ranuras de aceite para satisfacer a los clientes' demandas.

-La longitud máxima de la tubería es 12 m, el diámetro del orificio pasante es 240 mm. -El accesorio giratorio adopta una estructura de doble mandril para evitar que la tubería no sea vertical y el problema de la deformación térmica en el procesamiento. Tiene una alta precisión y una estructura de tornillo sin fin de paso variable para compensar efectivamente el desgaste mecánico.

-Cantilever Structure Technology (número de patente: ZL 200520099443. 7) proporciona a la plataforma de operación abierta un área de procesamiento única de 12 mx {{5}}. { {6}} m, haciendo que la operación sea fácil y conveniente.

-La estructura de la herramienta de máquina se compone de una cama, viga en voladizo, abrazadera especial para cortar tubos de tamiz y dispositivo de lubricación de husillo de bolas de alta precisión. Estructura compacta y diseño simple, el marco estable, funciona bien.

-Mecanismo de trabajo: antes de cortar las piezas de la manga especial de aceite, puede ajustar la posición de soporte de acuerdo con el tamaño del diámetro de la tubería, enviar la tubería a las brocas de procesamiento y estabilizarla, luego podemos ingresar al primer paso del procesamiento. Después de la finalización, el portabrocas libera la tubería, mueva la tubería mediante un movimiento axial a la siguiente posición de procesamiento, la abrazadera del portabrocas se moverá a la segunda sección procesada, y así sucesivamente hasta que se complete el procesamiento de la tubería.

Parámetro técnico:

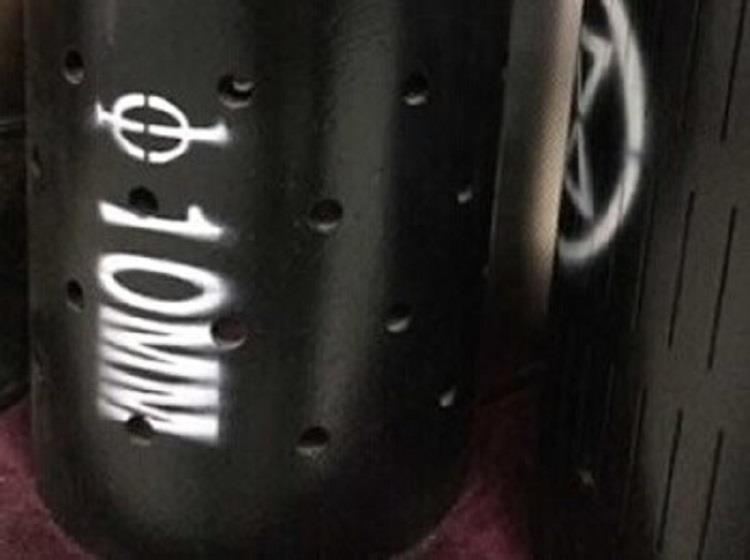

1. Tipos de tubería: tubería de carcasa ranurada de aceite

2. Longitud del tubo: máx. 1 2 m

3. Espesor de la pared: máx. 20 mm

4. Diámetro de la tubería: 50 mm a 210 mm para tuberías de menos de 12 m

5. Cantidad de corte: cualquiera

6. Ancho de corte: (0.18 - 6 mm) ± 0. 03 mm

7. Tipo de corte: Paralelo, entrecruzado, espiral
